離心風機不對中現象的振動測試與故障分析
關鍵詞：離心風機 故障分析 發布時間：2013-11-02 點擊數：3611
1 、 離心風機主要性能參橄 軸功率537 5K w , 設計流t l35o N m , zm in , 進口 壓 力 0 力9 6Mp a , 出 口 壓 力 o 3 6 3Mp a , 工 作 轉 速 58 37 r/ m in , 第一 臨界轉速Zso or/ m in , 第二 臨界轉速 89 50r /m in , 離心主風機振動正常值 (4號軸承處軸振 動 ) < 60 卜 m , 離心 主風機振動報替值 (4號軸承處軸 振動 ) 55 卜m 。 該主 風機組 在1999年度檢 修前運 行一直比 較平 穩, 軸振動在允許的60 卜m 范圍內。 檢修后于1”啤 7月開機時, 各監側點的振動值正常 , 均在允許范圍 內 。 但進入9月份后 , 機組振動逐漸加劇 , 4點測到的 軸振動尤為嚴重 , 已接近機組報, 值 (88 卜m ) 。 由于 離心風機是生產的關鍵設備 , 它的故障停車會造成整 個生產流程的停傾 , 從而給企業造成巨大的經濟損失 并威脅到煉廠的安全生產 , 因此急佑找到主風機組振 動不斷加劇的原因并提出相應的維修決策。

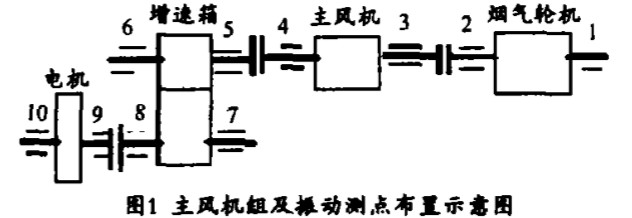

2 、 振動瀏 試 2 . 1振動 側點 布! : 現場振動測試分為兩個過程 : (l) 利用 主風機組 自身配t 的振動監側 系統進行各測 點軸振動的 側試及顯示 , 振動信號由各個軸承座處互 成90 。 安裝 的兩個 電渦流位 移傳感 器測 得 , 使 用 PL3 02 雙通道數據采集器及傾譜分析儀采集振動信號 合成軸心軌跡圖 ; (2) 使用M o vI LO G 數據采集器對 主風機組各個軸承座處的振動進行了測試分析并作了 詳細的 歷史記錄 , 傳感器采用壓 電式加速度傳感器 。 參考相應的 國家標準及有關經驗 , 選取傳遞離心力和 主風機基本負荷的各個軸承座為振動側點 , 對每個側 點水平 、 垂直和軸向三個方向分別進行了振動側試, 測試信號分別以H 、 V 、 A 表示 , 主風機組側點布里如 圖 , 所示。
.jpg)
2 2 數 據采 集器 的 選 用 和測 試 標準 : 振動測 試分 別 使用MO VJ L O G 數據采集器和 英國D l公 司的PL30 2雙通 道數據采集器及頻譜分 析儀完成 。 PL3 02 雙通道數據采 集器可方便地實現離線與在線數據采集及分析 , 主要 功 能有時域波 形 、 頻域分 析 、 相 關函 數 、 功率譜 、 三 維 譜 、 頻譜細化 以及軸心軌跡 測 試等 , 主 要技術指標 為 : 采集通道 : 兩路 ; 分 析頻率 : 0 一 40 K H z ; 采樣精 度 : 16 位 ; 采 集容量 : 可用 內存5 12 K ; 外部存儲卡 slZ K ; 振動 判別標準采 用15 0 23 7 2振動速度判別標 準 , 其中規定 該類主 風機振動 為 “ C ’ 級評價 (不滿 意 ) 時振動強度等級范圍為7 . 卜 11 . 2 m m /so
.jpg)

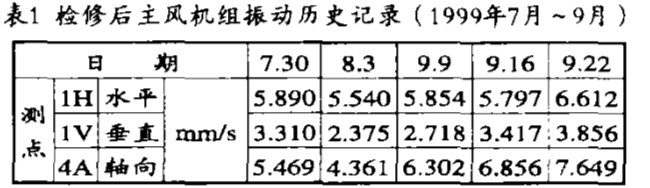

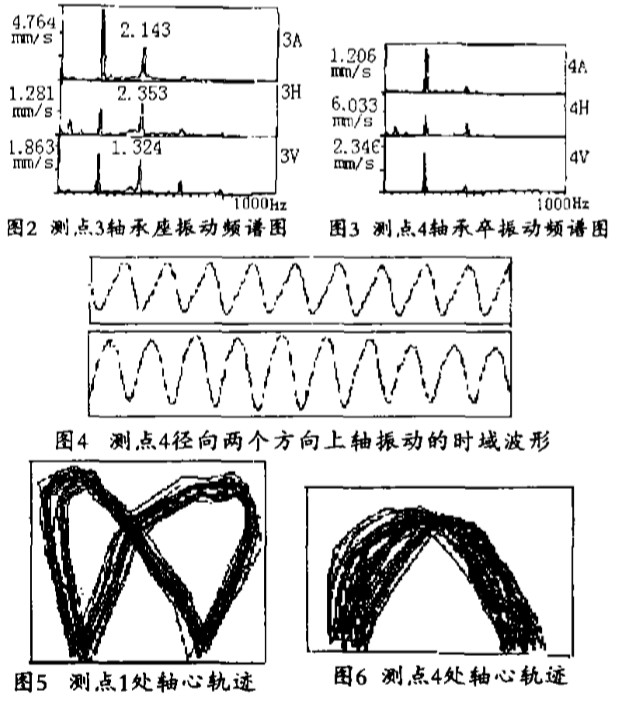

2 3 振 動 信 號的 采集 : 現場使用MO v IL O G 數據 采 集器按圖 1所示的測 點布置對各點軸承座處的振動進行 了跟 蹤測 試 , 部分典型數據如表l所示 。 據現場觀測 , 各軸振動指示值由9月初的45 林 m 緩慢上升至9 月下旬的 78 卜 m 。 9月下旬使用PL3 oZ數據 采集器 對各測 點 軸 承 座處的 進行 了振動測 試和 頻譜分析 , 所測得 王 4兩測 點 的振動 頻譜 與現場M O vi LO G 數據 采集器 所測得頻 譜的振 動特征一 致 , 圖2 和 圖3分 別為測點3和 測點4 的 振動頻譜 。 為進一步分析確定主 風機組故障原因 , 又通過主 風機組儀表 顯示 面板上 的 電 渦流 傳感器模擬輸 出接 口 , 使用PL 3oZ雙通道數據 采集器測得了 測點4軸振 動 的 時域波形和各測點的軸心軌跡圖 。 圖4 為4測 點的 軸 振動時域波形 , 圖5 、 圖6分 別為測 點1和 測 點4的軸心 軌跡圖。 3 、 振 動測試 結果分 析 3 . 1振動頻 譜 分析 : 9 月下旬所測得頻譜圖2 和頻譜 圖3有如下 頻 譜特征 : (l) 測點 3和 測 點4 的主 要振 動 方 向 為軸 向 , 且 振 動頻率 主 要 為轉速頻 率 1倍頻 ; (2) 測點3和測點月頻譜有明顯的二倍頻振動 分 量 , 其 中測 點3H (水 平 ) 的二倍頻振動峰值超過 一倍頻的振 動 峰值 , 測 點3v (垂直 ) 和測 點4H (水平 ) 的二倍頻 振 動 峰值接近于一倍頻的振動峰值 。 其中測 點3H (水 平 ) 二倍頻 與 的 比值最大 , 達到 約 2 . 353 /l . 0 9 1=2 . 16 倍 。 現場以前所測各測點振動 頻譜圖 同樣具有 以上振 動特征 , 且振動 強度有逐步發展的趨勢。 根 據15 0 23 72振動速度判別標準 , 測 點4Av (軸 向 、 垂直 ) 的振動 速度超過 “C ’’ 級振動強 度等級7 . 1 m 耐s , 屬于 “ 不 滿意 ” 狀態 。 其它測點的振動速度值 也偏大 , 個別測 點振動速度值接近 “C ’’ 級7 . 1 m m /s 振 動強度等級標準。
由于旋轉機械不對 中故障的典型頻譜特征為二倍 頻振動分量明 顯大于一倍頻振動分量 , 根據以上振動 頻譜特征分析 , 可初步斷定機組劇烈 振動 的 原 因可能 是轉子軸線間或轉子 與軸承對中不良。 3 . 2 軸振 動 時域 波 形及軸 心 執跡 分 析 : 圖4為測點 材圣向兩個方向上軸振動的時域波形 , 圖5 、 圖6分別為 測 點1 、 測 點4的軸心軌跡圖 , 從圖 上可見以下振動特征 :
(1) 測點4軸振動時域波形發生畸變 , 不 是規則 的 正 弦波形 , 這與各測 點頻譜上有明顯 的 二倍頻振動 特征相 吻合 ;
(2) 經過 計算 , 所測得的測 點4點徑 向 兩 個方向上 的振動相位差約 為10 3 。 , 根 據兩個傳感器 的 安裝位置相差90 “ , 以及傳感器安裝誤 差 、 測試誤 差等因素的影響 , 可 以認為測點4徑向兩方向的振動基 本同相 , 這與轉子不平 衡相 位差為900 時的振動特征 明顯不同 ;
(3) 各 測點 的軸心軌跡圖均不是橢圓圖 形 , 其 中測 點l和 測點4 的 軸心 軌跡圖 形特征最為 明 顯 , 圖5和 圖6呈現明顯的 “ 8 ” 字圖形 , 這是轉子發生 嚴重不對中故障的典型 軸心軌跡。 另據現場了解 , 該 主風機組檢修期間 , 煙 汽輪機 與 離心 風機安裝后 的不對中量 即超過 允許偏 差 , 由于 現場找正 困難而不得不啟動機組運行 。 根據 以上分析 , 可 斷定該主風機組振動 不斷加劇 的原因有可能是 由于煙 汽輪機與離心風機聯軸 器不對 中量 超標 , 導致軸承受力不均 勻 , 逐 漸使軸承 的工作 狀況 惡化 、 加劇磨損 , 軸承與軸頸對 中狀況 逐 步惡 化 , 造成主風機組振動強度逐漸增大 。
4 、 振動分 析的 實踐體會 現場10 月份停機維 修過 程中發現測點4 處軸承 軸瓦 嚴重磨損 , 在更換軸承并適當加大 了該軸承的預 緊力 后 , 該主風機組的軸振動 降到了50 卜 m 以下并能基本維 持在正常振動水平 。 上述振動頻譜特征分 析和 軸心 軌 跡圖形分 析結果與現場故障實際狀況基本吻合。 經過本次振動測試和故障分析過程 , 可得到以下 實踐體會 :
(1) 現場應建立關鍵生產設備的運行檢測檔案 , 定期進行設備的狀態監測 , 完好保存歷次維修記錄 、 監 測數據 和振動頻譜 等 , 將有助于及時準確地發現和 診斷設備運行故障, 提供維修方案和故障解決辦法;
(2 ) 綜合運用振動頻譜特征分析 、 時域波形分 析 及軸 心軌跡圖形分析等方 法 , 可 以 比較準確可靠地分 析診斷旋轉機械復雜轉子的不對 中故障。
