美國高溫離心風機的結構特點
關鍵詞：高溫離心風機 發布時間：2013-12-06 點擊數：1758

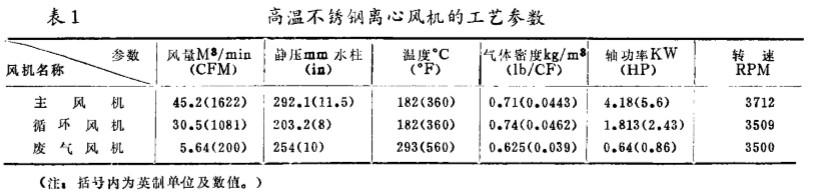

1 9 8 0 年 從 美 國Sfo r k 一 B o w e n 公司 引進的 整套干燥 裝置中有三 臺高溫不銹 鋼離心風機 , 它們?cè)?工 藝 條件下 的性能參數綜合為 表 1 。
.jpg)

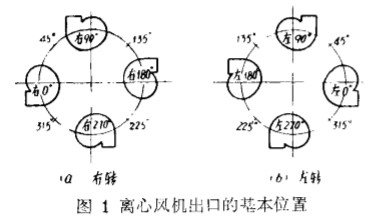

經過換算, 在標 準狀態下 , _ L 述 三臺離心風機的 比轉數 ( n , ) 都很小, 按 國際單位制 (5 1) 基本上是在 1 . 弱一 6 . 14 ( 相當 于 Mk fs 制 為 10~ 35 )范圍內。 這 三臺風機都是懸 臂式 結構 , 各 由一 臺 二極的交流電機用一對 三角皮帶 輪 增 速 傳 動 , 它相 當于 我國 風機行業中現行 習慣 稱 呼 的 “ C 式” 傳動結構。 渦殼的出日 方 向有 八 個基本位置( 圖 1 ) 。 其中循環風機和廢 氣風 機還可實現 “ 右轉” 或 “ 左轉 ” . 以上 可根 據用 戶使用要求來改變 。
.jpg)

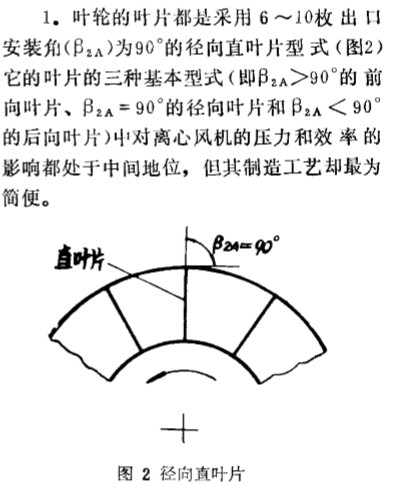

由于這三臺離心風機都是用不銹鋼 板 (機架 等除外) 焊接而成的, 因此 除廢氣風 機的進 氣 口形狀采用損失較小的弧筒形外, 其余二 臺都是圓筒形的。 此 外, 一與國 內同類傳動方 式的 中小型 離 心風機相 比較 , 美 國的產品還有 以下一些特點 :
.jpg)
2 . 離心風機的 主軸 為等直 徑的 光 軸 , 沒 有 臺階。 軸的兩端銑制鍵槽 , 分別用 以聯 接葉輪和三 角皮帶輪 。 葉輪在軸上 的位置用 二 只緊定螺釘 固定, 皮帶輪則采用錐套脹夾 的方法 來定位。 因此 葉輪和皮帶輪可 以在軸 向任意 認為 合適的位置處 就位 , 調整 非常方 便 。

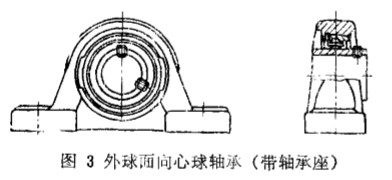

3 。 支承轉子 部件的是 一對 帶有軸 承 座業用二只頂絲 定位的外球面 向心球軸承 (見 圖 3 ) 。
.jpg)

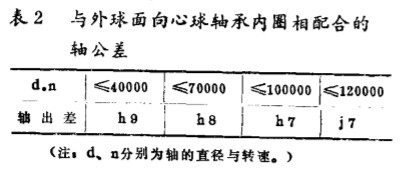

這種球軸承的內圈是一 只套筒 , 可在軸 向 任意位置 移動 , 然后 用二只 緊定螺釘頂緊 在軸上 。 外圈為一球面 , 與軸承座球面 內孔相 配合, 能 自動調 心 , 它 比一般的雙 列調心球 軸承能承受更大的 負荷 , 且調 心范圍也較大 。 這種軸承采用雙面 完全 密封 式結構 , 出廠時 軸承內部 已 充填了足量的潤 滑脂 , 故既能有 效地 防止灰塵 、 水和 異物等的侵入 , 又能防 止 油脂外溢 。 軸承座外設有油咀 , 可定期添 加潤 滑脂 以延 長軸承的使 用壽命。 這種軸承的選用計算方法可與單列向心 球軸承相同, 但 由于 結構原因 , 它 的極限轉 速要 比單列 向心 球軸承為低。 通常與這種球面軸承內圈 相配合的 加工 精度可按表 2 選定。
.jpg)
目前 , 這種外球面向心球軸承 (包括軸 承座) 己 由我國的 新疆軸承廠成系列(900 00 系列), 多品種的進行了生產。 。。 軸承冷 卻風扇 。 由于用于 高 溫, 因 此位于 風機的 前軸承, 因輻射 、 傳導等受熱 多, 故采用了 風扇予 以冷卻的方式 。 它是 由 一只對半剖分的半開式徑 向直葉 片的葉輪隨 軸旋轉時所產 生的 風壓 、 風量來進行強制冷 卻的。 葉輪用二 只螺栓夾緊在軸上 。

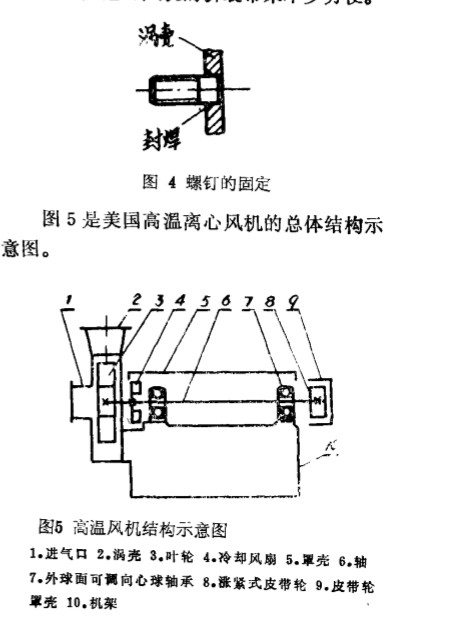

5.從三角皮帶輪，這是利用皮帶輪的錐孔與開 口 的錐形套筒間的配合, 當用螺 栓拉緊皮帶輪使其沿錐套表面 有微小 的位移 時 , 強迫錐形套筒內孔收縮, 這就產生了對 軸的夾緊力而固定在軸上的。 其詳細結構 已 在拙作 《一種裝拆快速 、 方便的 皮 帶 輪 結 構》 ( 《化工裝備技術》 1 986 N O 9 期) 一 文中 已有說明此處從略。 6 。 聯接螺釘?shù)墓潭?, 離心 風機渦 殼 前 后要 分別同機架與風機進氣室 (蓋) 聯接, 其聯接螺釘 (不銹鋼 制) 是插入風 機 渦 殼 (己之 4 ) 上事先鉆好的通孔 中再予 以封 焊 固 定的 (圖 4 ) 。 因此禍 殼的 流道 內 壁 平 整, 而且 由于定位精度 較高業能與渦殼基本 保持垂直 , 這對風機的拆裝帶來不少方便。
.jpg)
綜上所述 、 美國 風機的 總體結構比較簡 單, 尤其在對風機檢修過程 中拆裝快速 、 方便的設計構思 上頗具 匠心 , 受到使用維修者 的歡迎 。 特 別是對我們 在考慮使用于 化工行 業中的大量 中、 小型 風機的設 計改進來說, 是完全可 以借鑒和 加 以利用的。
順便說一下, 上述 三種風機 , 經過我們 的努力 與 國產 化, 已經試制成 功, 其 中 的 主 、 循環 風機從87 年年底 起就 開始投 入于生 產 實踐中使用。
